探究极致操作手感背后的奥秘 雷柏VT960电竞鼠标拆解评测

PChome | 编辑:李明亮
原创
2021-04-19 16:56:52

【PChome概述】雷柏VT960电竞鼠标是雷柏旗下旗舰级的产品,以其炫酷拉风的超跑造型、独特的金属镂空机身,深受广大玩家喜爱。还拥有1680万色背光灯和客制化OLED屏幕,可玩性十足。内部搭载PMW3389光学传感器、欧姆龙5000万次微动开关,造就不俗的操控手感。今天我们就对这款鼠标进行拆解,一起探究鼠标内部的奥秘。

雷柏最近推出了一款造型极为炫酷的电竞鼠标——雷柏VT960屏显双模无线RGB电竞游戏鼠标(以下简称雷柏VT960)。作为雷柏游戏鼠标家族中的旗舰产品,VT960采用独特的镂空设计,金属材质打造机身,外形形似超跑。拥有1680万色背光灯和客制化OLED屏幕,内置PMW3389光学传感器、欧姆龙5000万次微动开关。在视觉感受、机身触感、操控体验等方面都有非常突出的表现。

雷柏VT960这样一款外形靓丽,性能优秀的鼠标,将其大卸八块我们也是心有不舍。不过为了帮助大家更好的了解其内部结构,我们还是动手吧!

工欲善其事,必先利其器。拆解之前我们首先要先做好准备工作,包括螺丝刀、撬片、热风枪、绝缘手套等工具。

第一步,我们要先用热风枪对鼠标底部的胶垫进行加热,然后就可以轻松揭下胶垫,露出里面用于固定鼠标的四颗螺丝。卸下这几颗螺丝之后,需要轻轻撬动鼠标外壳的边缘,让上下壳体出现缝隙,然后再依次拆下排线、拔下卡扣,上下壳就可以分离开来,初步地看到鼠标内部的基本结构。

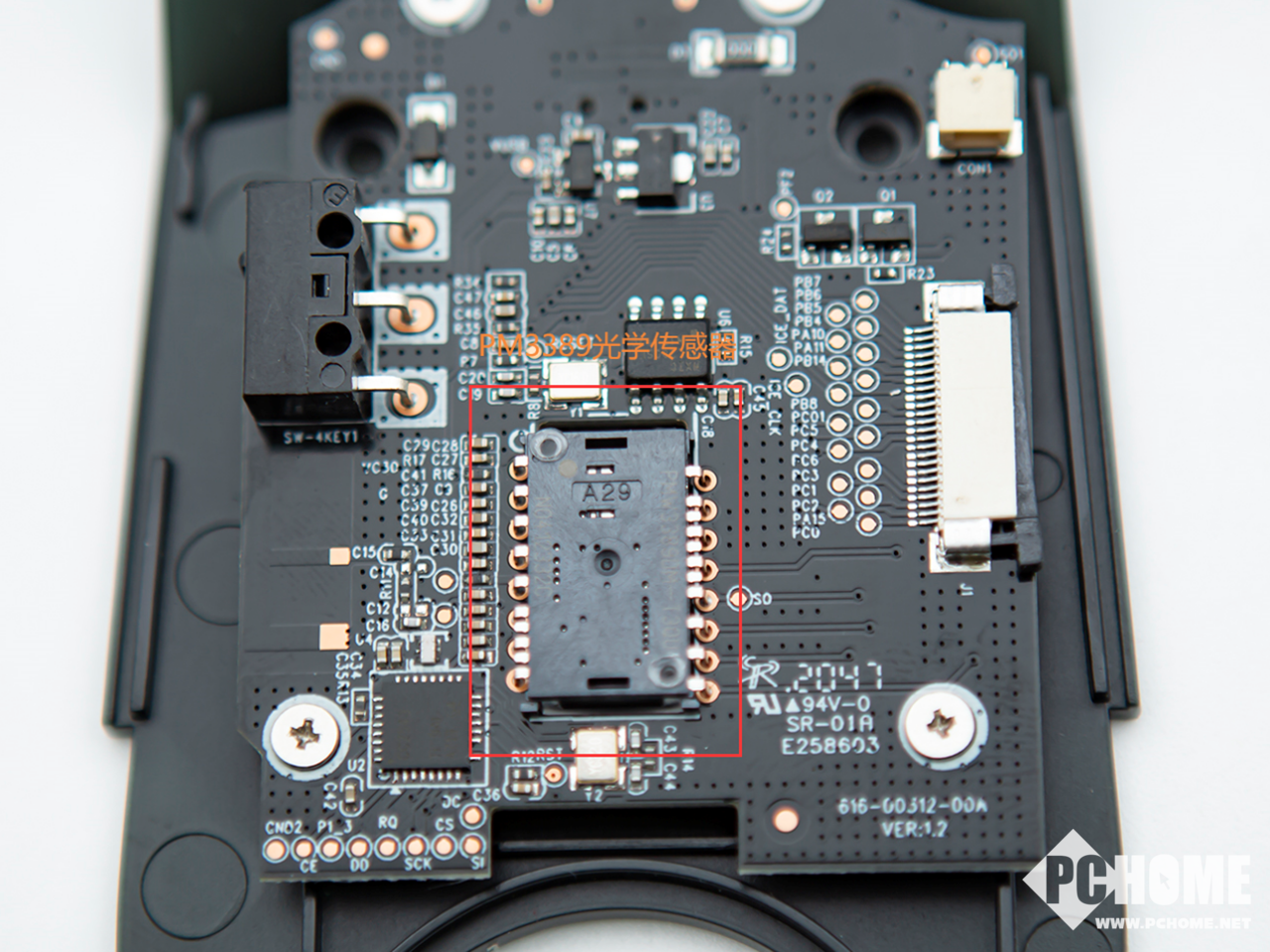

雷柏VT960电竞鼠标诸多的控制芯片和感应芯片主要集中在下壳上的PCB板上。主板中央有一个比较显眼的方形芯片,这就是雷柏VT960电竞鼠标所使用的旗舰级光学引擎——PMW3389,可以为VT960提供高达16000的七档可调DPI、400IPS追踪速度、50g加速、1000Hz回报率,是整款鼠标极致操作手感的基础保障。

在PMW3389光学传感器的右下方有一枚小型的正方形芯片,它就是Ti德州仪器无线芯片,主要用于鼠标在2.4G模式下的无线连接。雷柏VT960电竞鼠标在无线模式下的传输范围可达10米,响应时间却低至1ms。没有线缆也能带来快速的响应,随时随地畅爽开黑。

另外,PCB面板上还放置了存储芯片,主要用于存储鼠标的个性化设置,可以记录鼠标OLED屏幕的显示信息、DPI信息、灯光信息等。配合VT960的专用驱动,大大丰富了整款鼠标的可玩性。

将主板从鼠标底壳中完全拆下来之后,还可以看到背面的Nuvoton微控制器,具体型号为NUC123LD4AN0,这是一颗ARM Cortex-M芯片,用于处理鼠标接收的各类信号,是雷柏VT960电竞鼠标的中枢大脑。另外主板尾部还布置了鼠标无线开关、USB-C充电接口等部件。

以上就是VT960鼠标下壳上的所有部件了,主要是核心的传感器、处理器与存储芯片,代表着鼠标的强悍硬件配置。

VT960的上壳部分是鼠标的执行单元,主要用于执行各类具体的操作指令,相对于下壳而言更多的是物理结构。主要包含电池、微动芯片、左、右按键、PCB副板等,各个部件都采用模块化方案,拆解并不算费力。

上壳中的PCB副板主要集成了OLED屏幕、LED灯光排线,另外还有DPI按键、方向键等按键的微动开关,采用凯华蓝点,可以带给玩家极致的操作手感。副板背面放置的是一块容量为600mAh的锂离子电池,在无线模式下可为鼠标提供2-3天的续航时间。

上壳上最重要的按键部分,无疑就是欧姆龙微动开关了。具体型号为D2FC-F-K(50M),拥有长达5000万次的使用寿命,点击和回弹力度适中,声音清脆,可以带给用户比较舒适的操作手感。鼠标滚轮采用的则是凯华红点微动开关。

把背板从上壳中拆下来之后,由于鼠标的左右按键、滚轮、前后按键、狙击键等部件都是分离式的,我们拆开对应的螺丝和卡扣,这些部件就可以单独取下来。

最后,我们取下雷柏VT960电竞鼠标的RGB灯光模块和OLED屏幕模块的排线,至此,就完成了对雷柏VT960电竞鼠标的全部拆解工作。

通过以上的拆解工作,我们不难发现,虽然雷柏VT960电竞鼠标的结构比较复杂,但是得益于精巧的设计和模块化的理念,主板、按键、外壳等部分可以轻松的拆解,单独更换某一部件的成本也相对较低,有助于降低维修成本。拆解过程中,VT960鼠标扎实的工艺和品质也留给我们很深的印象,加上PMW3389光学传感器、欧姆龙50M微动开关等优秀的核心部件,共同造就了雷柏VT960电竞鼠标畅爽的操作手感,带给用户更好的使用体验。
